Любая инженерная сеть, будь то водопровод в квартире или магистральный нефтепровод, представляет собой сложный организм, требующий постоянного контроля. Движение жидкостей и газов по трубам должно быть управляемым, и именно эту функцию выполняют специальные механические устройства. Грамотно подобранная и качественная Запорная арматура гарантирует безопасность эксплуатации системы, позволяя в любой момент перекрыть поток рабочей среды или изменить его интенсивность.
Эти устройства составляют около 80% от всего объема арматуры, используемой в трубопроводных системах. Их основная задача — обеспечение полной герметичности при закрытии просвета трубы. От надежности этих узлов зависит не только комфорт потребителей, но и экологическая безопасность, особенно если речь идет о транспортировке химически активных веществ.
Основные разновидности механизмов
Инженеры классифицируют устройства перекрытия потока по нескольким признакам, главным из которых является конструктивное исполнение запирающего элемента. Каждый тип имеет свои преимущества и специфику эксплуатации.
Самым распространенным вариантом считается шаровой кран. Его популярность обусловлена простотой конструкции: внутри корпуса находится сфера со сквозным отверстием. Поворот на 90 градусов полностью открывает или закрывает проход. Такие механизмы отличаются высокой надежностью и компактностью, однако они плохо подходят для плавного регулирования потока — их рабочее состояние должно быть либо «полностью открыто», либо «полностью закрыто».
Для трубопроводов большого диаметра часто используются дисковые затворы. Запирающий элемент здесь выполнен в форме диска, который вращается вокруг оси, перпендикулярной потоку. Это решение позволяет снизить вес оборудования и упростить монтаж, но герметичность таких затворов иногда уступает шаровым кранам при высоких давлениях.

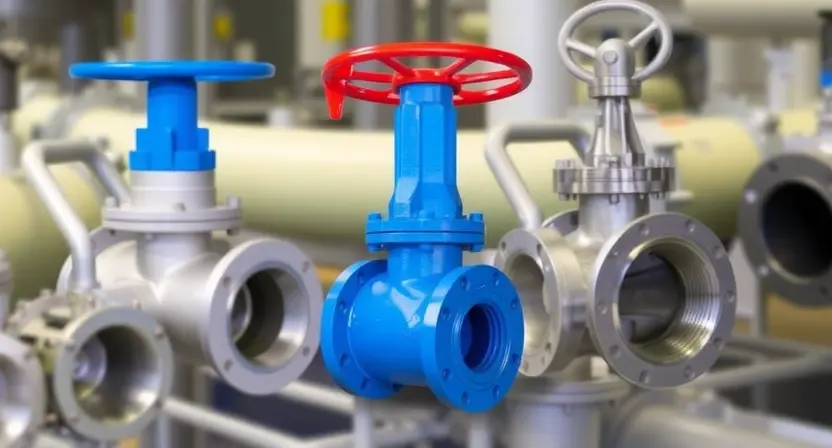

Задвижки представляют собой классический тип арматуры, где запорный элемент (клин или пластина) движется перпендикулярно оси потока рабочей среды. Они идеальны для магистральных сетей с постоянным потоком, так как в открытом состоянии практически не создают гидравлического сопротивления.
Важно учитывать, что использование запорной арматуры в качестве регулирующей (например, удержание шарового крана в полуоткрытом состоянии) приводит к быстрому износу запирающего элемента и потере герметичности узла.
Отдельного внимания заслуживают вентили (клапаны). В них запорный элемент перемещается параллельно потоку. Такая конструкция позволяет не только перекрывать, но и довольно точно регулировать объем пропускаемой среды, хотя и создает повышенное гидравлическое сопротивление.
Материалы изготовления и их свойства
Выбор материала корпуса и уплотнителей напрямую зависит от условий эксплуатации: давления, температуры и химической агрессивности рабочей среды. Неправильный выбор материала может привести к коррозии и авариям.
| Материал | Преимущества | Недостатки | Область применения |
|---|---|---|---|
| Латунь | Коррозионная стойкость, долговечность | Невысокая прочность при больших диаметрах | Бытовое водоснабжение, отопление, газ |
| Чугун | Низкая стоимость, прочность | Хрупкость, большой вес, риск коррозии | Канализация, городские водопроводы, теплосети |
| Сталь (углеродистая и нержавеющая) | Выдерживает высокое давление и температуры | Высокая цена (для нержавейки), сложность обработки | Промышленность, нефтегазовый сектор, энергетика |
| Полимеры (ПВХ, ПП) | Химическая инертность, легкость, дешевизна | Ограниченный температурный диапазон | Агрессивные среды, холодное водоснабжение |
Уплотнительные элементы, обеспечивающие герметичность, чаще всего изготавливаются из резины (EPDM), фторопласта или металла (в системах с экстремально высокими температурами). Подробнее можно узнать на сайте производителей профильного оборудования.
Сферы применения и критерии подбора
Область использования арматуры диктует жесткие требования к ее характеристикам. В жилищно-коммунальном хозяйстве приоритетом является долговечность и простота обслуживания. Здесь доминируют латунные шаровые краны и чугунные задвижки. В пищевой промышленности критически важна гигиеничность, поэтому предпочтение отдается нержавеющей стали, которая не вступает в реакцию с продуктами питания.
В нефтегазовой и химической отраслях требования к оборудованию наиболее строгие. Арматура должна выдерживать колоссальные давления, перепады температур и воздействие агрессивных кислот или щелочей. Для таких целей разрабатываются специальные легированные стали и особые конструкции уплотнений.
При выборе оборудования следует обращать внимание не только на диаметр трубы (DN), но и на номинальное давление (PN). Установка крана с низким PN в систему с высоким давлением неизбежно приведет к разрушению корпуса или протечкам.
Также стоит учитывать способ присоединения арматуры к трубопроводу. Фланцевые соединения удобны для быстрой замены крупных узлов, резьбовые (муфтовые) подходят для малых диаметров в быту, а приварные обеспечивают максимальную герметичность и используются на ответственных магистралях, где протечки недопустимы.
